集中控制型消防应急照明和疏散指示系统的整体设计说明

发布日期:2023-02-11  浏览次数:485

详情介绍

本篇文章主要介绍了控制型应急照明和疏散指示系统的整体设计说明。


1、集中控制型消防应急照明和疏散指示系统把以往“就近引导逃生”的概念转变为“安全引导逃生”,弥补了传统应急标志灯在大空间疏散引导时面临的不足之处。该系统对设备进行24小时不间断的巡检,确保整个系统状态运行,杜绝火灾出现时的逃生盲区,并且,通过与消防报警设备的联动,获得现场火灾报警信息,逃生方向可获得动态调整,给逃生人员指明"安全、准确、迅速"得安全通道进行逃生。该系统符合《GB17945-2010》国家标准,并且具备产品认证证书。


2、集中控制型消防应急照明和疏散指示系统由应急照明控制器、应急照明集中电源、应急照明分配电装置和集中电源集中控制型消防应急灯具等构成。每台设备和应急灯具都有独立地址码,可以和控制器进行通讯。


3、集中控制型消防应急照明和疏散指示系统应当可以和火灾自动报警系统进行通讯,自动获得火灾报警点信息。利用自适应算法软件,基于现场得实际火情,控制器广播火情信息,终端灯具通过火灾报警点得位置信息,自动计算出疏散路径;并根据不断变化的火警点信息自动调整疏散指引方向,真正实现从“就近疏散”到“安全疏散”的转变。


4、控制器安装在消防控制中心。当系统中任一设备出现故障时,控制器发出声光报警信号,排除故障后报警自动消除。控制器主电源由AC220V供电,控制器待机应急时间不小于180分钟。

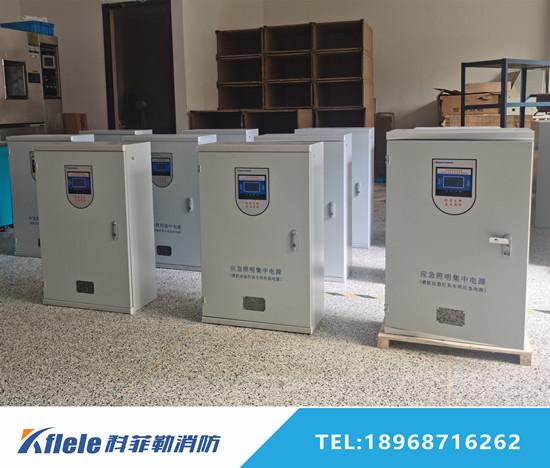

5、应急照明集中电源取自消防电源AC220V/5OHZ,输出电压为DC36/DC24V,采用分区域供电,它与控制器的通讯采用WDZN-RYJSP-2*1.5mm3-SC20/走弱电桥架,系统应急时间不少于90分钟。集中电源的应急输出干线采用WDZN-BYJ-3*6mm2-SC25。


6、应急照明分配电装置采用双回路输入供电模式,主电由本区域的前端配电箱引来,正常使用市电;备用电源取自应急照明的集中电源,用于应急。分配电装置具有回路监控功能,接收应急照明控制器的监控,并将其自身状态上传至应急照明控制器。


7、应急照明配电装置的电路通信模块采用冗余设计,方便更换和维护,确保了系统的可靠连续运行。它与控制器之间的通信采用WDZN-RYJSP-2*1.5mm2-SC20/弱电桥。


8、集中控制型消防应急标志灯要求:

(1)集中控制型消防应急标志灯有独立的地址,灯具不配备电池。

(2)集中控制型消防应急标志灯采用绿色LED光源,表面亮度应大于80cd小于300cd。

(3)厂家为集中控制型消防应急嵌墙式以及地埋式标志灯提供专用的预埋盒。

(4)系统对终端灯具进行实时在线巡检,并显示所有工作状态。若系统中任一设备出现故障,则发出声光报警信号,排除故障后,报警自动消除。

(5)标志灯面板,采用优质不锈钢材料或高强度玻璃面板。

(6)工作电压为安全电压DC24V。采用宽电压范围设计,灯具输入电压范围在DC12V-DC36V之间,可正常运行、强制启动。

(7)地面标志灯具采用可靠防水工艺,防护等级应达到IP67,并且需要提供检测报告。


9、集中控制型低压型消防应急照明灯为非持续型工作模式,平时不亮,不作为日常照明,应急状态下由控制主机通过总线控制强制点亮。


10、系统基本功能要求:

(1)系统主机将24小时检查系统设备和灯具。出现故障时会发出声光报警。声音故障可以手动排除,灯光故障必须排除。

(2)主电源连续运行48小时后,系统应能每隔(30)天自动从主电源工作状态变为紧急工作状态,然后自动返回主电源工作状态。

(3)火灾信号输入,整个系统灯具都进入强迫点亮的状态。


11、安全电压型应急灯具通过二总线(即供电+通信合用二总线)接入本区域分配电装置,穿金属管敷设保护。


12、灯具配有红外遥控功能,通过手持式编码器通过总线或红外遥控可在现场编辑地址,调整方向,设置默认属性,不需要拆卸就可以灯具的状态进行检测。


13、地面标志灯具间二总线采用阻燃轻型防水电缆并沿SC20镀锌钢管同一管路敷设,线缆采用WDZN-RYJS-2*2.5/4mm’。灯具引出线和总线应采用挂锡焊接的方式,并采用厂家配套专用防水接线盒进行连接并灌防水密封胶进行密封处理。


14、为了后期施工的便利,灯具回路线缆可采用无极性接线方式。


15、消防联动需火灾报警系统提供标准接口和通信协议。


本篇文章介绍了控制型应急照明和疏散指示系统的设计,若想了解更多关于 应急照明集中电源的接线安装,应急照明集中电源的选型,应急照明集中电源的价格以及应急照明集中电源的配套灯具,欢迎联系上海科菲勒电气有限公司
