立柜式直流屏

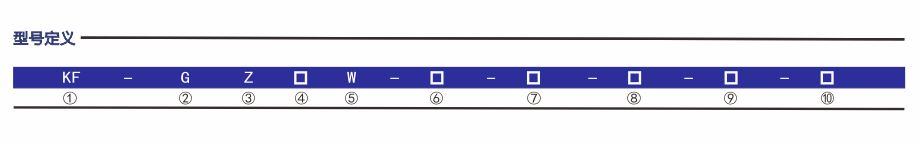

①企业代号

②屏(柜)

③直流电源

④适用类型：D.电力系统用、T.通信系统用

⑤微机型

⑥监控类型：1: KF-JK01B ( 壁挂式 ) 、2 : KF-JK01B ( 立柜式 ) 、3 : KF-JK07T、4 : KF-JK05T

⑦蓄电池容量(Ah)，双电池组×2

⑧输入电压(AC): 380V、220V

⑨输出电压(DC): 220V、110V、48V、24V

⑩蓄电池电压(DC): 12V、2V

一、产品概述

       KF-GZDW-3微机型直流电源屏是专为各种不同容量用户设计的标准型直流供电系统。采用7寸触摸屏监控系统为核心，中文菜单显示、触摸操作、多重密码权限、人机界面友好丰富，具有操作简单、智能管理、高效节能及远程控制等特点。系统可由监控、整流模块、降压模块、电池巡检模块、支路监测模块和开关量输出模块等组成。输入电压AC220V、AC380V，输出最大容量 DC110V/1500Ah、DC220V/1000Ah。系统如需为外部提供闪光信号、事故信号、预告信号、逆变电源、DC24V或DC48V 电源等各种功能均可根据用户需要选择增配，外形尺寸可定制。

      适用于发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户，为电磁操作机构、永磁操作机构和弹簧储能操作机构等类型的断路器提供分、合闸电源，以及给二次回路中的仪表、控制回路、继电保护和事故照明等各类高低压设备提供直流电源。

二、符合标准

DL/T 459-2017 电力用直流电源设备;

DL/T 637-2019 电力用固定型阀控式铅酸蓄电池;

DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程;

DL/T 781-2001 电力用高频开关整流模块;

DL/T 856-2004 电力用直流电源监控装置;

DL/T 857-2004 发电厂、变电站蓄电池用整流逆变设备技术条件

DL/T 1392-2014 直流电源系统绝缘监测装置技术条件;

DL/T 5044-2014 电力工程直流电源系统设计技术规程;

GB/T 19826-2014 电力工程直流电源设备通用技术条件及安全要求;

GB/T 17626.18-2016 电磁兼容性试验和测量技术阻尼振荡波抗扰度试验。

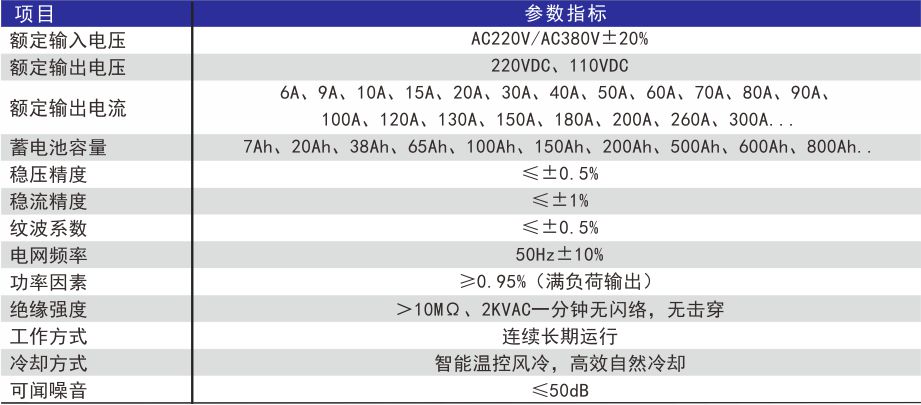

三、技术参数
