智能型一体化电源

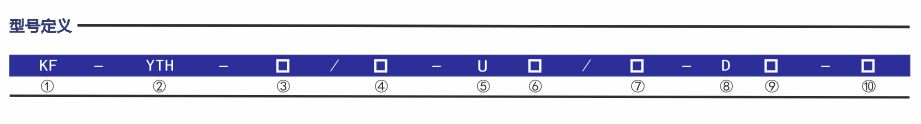

①企业代号

②交直流一体化电源

③蓄电池容量（Ah），双组电池×2

④直流屏额定输出电压（DC）：220V、110V

⑤ UPS代号

⑥ UPS容量：2KVA、3KVA、5KVA、10KVA、15KVA、20KVA、30KVA

⑦ UPS额定输出电压（AC）：220V、380V

⑧直流变换模块代号

⑨直流变换模块额定输出电压（DC）：48V、24V

⑩直流变换模块输出电流：20A、30A、40A、60A、80A、100A、150A

一、产品概述

       KF-YTH 系列智能型一体化电源系统是专为各种超大容量用户设计的交直流一体化供电系统。交直流一体化电源系统采用分层分布架构，将站用交流电源、直流操作电源、电力专用 UPS 与电力专用逆变电源(INV)、通信用直流变换电源(DC/DC)等设备按一体化设计、一体化配置，通过统一的智能网络平台，实现变电站电源的集中供电和统一监控管理，进而实现在线的状态检测。其运行工况和信息数据能通过一体化监控装置展示并转换为标准模型数据，以标准 DL/T 860(IEC61850) 格式接入当地自动化系统的站控层交换机，并上传至方控制中心。站用交流电源由交流屏监控模块、交流监测模块、开关量监测模块、自动转换开关ATS、进线塑壳开关、电流互感器、智能电量仪表和馈线断路器等组成。实现由站用电交流输出到整流模块的电源分配和保护，从根本上保证了电源的安全可靠切换。直流操作电源是在站用交流电源正常和事故状态下都能保持可靠供电给变电站内所有控制负荷和各类动力负荷的电源。直流操作电源系统由直流屏监控模块、整流模块、降压模块、电池巡检模块、绝缘监测模块、开关量监测模块、配电单元和蓄电池组等组成。

        适用于发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户，为各种网络通信仪器、设备提供稳定可靠的电源，并保证通信设备安全、可靠的运行。

二、符合标准

DL/T 459-2017 电力用直流电源设备;

DL/T 637-2019 电力用固定型阀控式铅酸蓄电池;

DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程;

DL/T 781-2001 电力用高频开关整流模块;

DL/T 856-2004 电力用直流电源监控装置;

DL/T 857-2004 发电厂、变电站蓄电池用整流逆变设备技术条件;

DL/T 1047-2019 电力用直流和交流一体化不间断电源设备;

DL/T 1392-2014 直流电源系统绝缘监测装置技术条件;

DL/T 5044-2014 电力工程直流电源系统设计技术规程;

GB/T 19826-2014 电力工程直流电源设备通用技术条件及安全要求;

GB/T 7260.2-2009 不间断电源设备（UPS）第2部分：电磁兼容性（EMC)要求。

三、技术参数
